【整車技術參數】 |
|||
|
產品名稱 |

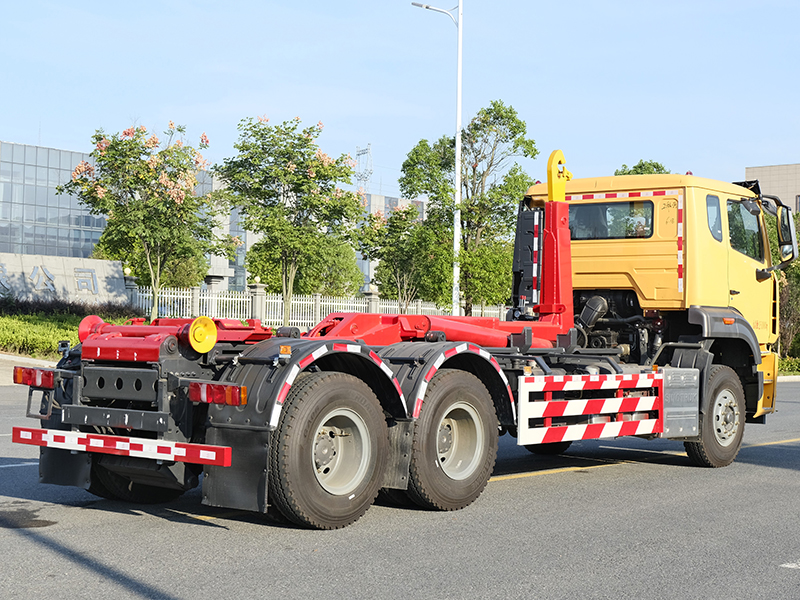

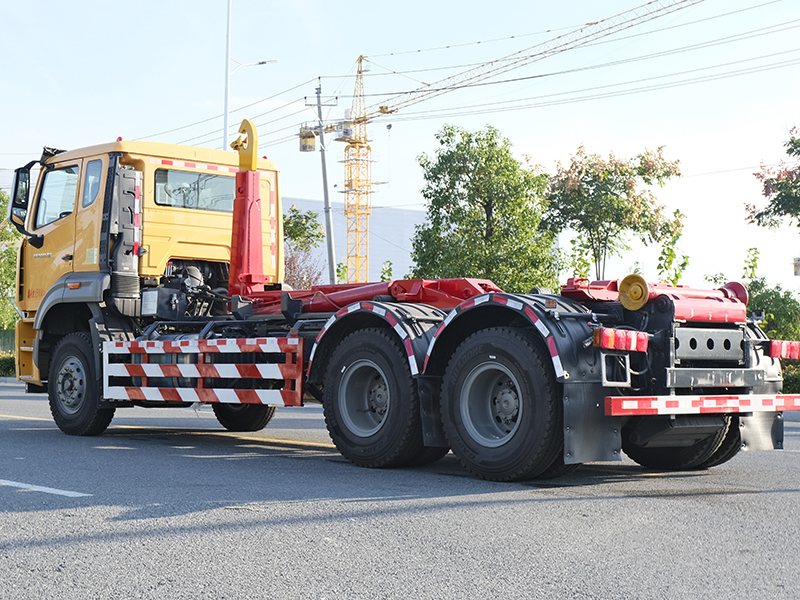

重汽浩瀚后雙橋18方勾臂垃圾車 |
||
|
總質量(kg) |
25000 |
罐體容積(m3) |
|
|
額定質量(kg) |
13470,13405,13290,13225,13170,13105 |
外形尺寸(mm) |
8330,8480,8520X2530,2550X3090,3150,3220,3550 |
|
整備質量(kg) |
11400,11580,11700 |
貨廂尺寸(mm) |
XX |
|
額定載客(人) |
|
準拖掛車總質量(kg) |
|
|
駕駛室準乘人數(人) |
2,3 |
鞍座載質量(kg) |
|
|
接近角/離去角(°) |
17/22,17/24,17/27 |
前懸/后懸(mm) |
1550/1105,1550/1255,1550/1080,1550/1230,1550/1020,1550/995 |
|
軸荷(kg) |
7000/18000(二軸組) |
車速(km/h) |
89,102 |
|
備注 |
備注：1.ABS型號:446 004 6300或EBS3;ABS生產企業:威伯科汽車系統有限公司;2. 隨底盤選裝高位保險杠,選裝保險杠外觀,選裝踏步,選裝晝間行駛燈,選裝油浴式空濾器,選裝消聲器,選裝前面罩,選裝側翼子板和踏步配色,選裝直接供電方式ETC車載裝置,選裝限速裝置,限速裝置限速(km/h):89,僅用WP10H400E62,WP9H350E62,MC07.29-60,MC07.27-60,MC07H.33-60,WP8.350E61,MC07.31-60,MC07H.35-60發動機;3.側、后防護材料為Q235,側防護螺栓連接,后防護焊接連接,截面尺寸120×60mm,下邊緣離地高500mm;4.發動機/油耗值(L/100km)對應關系為:WP10H400E62/31.64,WP9H350E62/31.32,MC07.29-60/32.28,MC07.27-60/32.28,MC07H.33-60/31.57,WP8.350E61/32.17,MC07.31-60/32.28,MC07H.35-60/31.57;5.該車通過勾臂裝置及液壓系統,實現對垃圾的裝載及卸料作業功能;6.該車安裝具有衛星定位功能的行駛記錄儀;7.整車外形長/軸距/前懸/后懸對應關系(mm):8330/4325+1350/1550/1105,8480/4325+1350/1550/1255,8330/4300+1400/1550/1080,8480/4300+1400/1550/1230,8520/4600+1350/1550/1020,8520/4575+1400/1550/995. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
ZZ1257V464JF1 |
底盤名稱 |
載貨汽車底盤 |
|
名稱 |
豪沃牌 |
生產企業 |
重汽集團濟寧商用車有限公司 |
|
軸數 |
3 |
輪胎數 |
10 |
|
軸距(mm) |
4325+1350,4300+1400,4600+1350,4575+1400 |
||
|
輪胎規格 |
11.00R20 18PR,12.00R20 16PR,12R22.5 18PR,295/80R22.5 18PR,315/80R22.5 18PR/315/80R22.5 16PR |
||
|
鋼板彈簧片數 |
3/-,3/-/-,3/1+-/1+-,3/2+-/2+-,3/4,3/5,3/12,4/-,4/-/-,4/1+-/1+-,4/2+-/2+-,4/5,4/12,9/-,9/-/-,9/12,10/ |
前輪距(mm) |
1996,2022,2041 |
|
燃料種類 |
柴油 |
后輪距(mm) |
1830/1830,1860/1860 |
|
排放依據標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
發動機排量 |
發動機功率 |
|
WP10H400E62 |
濰柴動力股份有限公司 |
9500 |
294(kw)/399.84(ps) |
|
WP9H350E62 |
濰柴動力股份有限公司 |
8800 |
257(kw)/349.52(ps) |
|
MC07.29-60 |
重型汽車集團有限公司 |
6870 |
213(kw)/289.68(ps) |
|
MC07.27-60 |
重型汽車集團有限公司 |
6870 |
202(kw)/274.72(ps) |
|
MC07H.33-60 |
重型汽車集團有限公司 |
7360 |
240(kw)/326.4(ps) |
|
WP8.350E61 |
濰柴動力股份有限公司 |
7800 |
257(kw)/349.52(ps) |
|
MC07.31-60 |
重型汽車集團有限公司 |
6870 |
228(kw)/310.08(ps) |
◇底盤配置：底盤采用 MC07.31-60 曼機 310 馬力發動機，豪沃 9 檔帶取力器，豪沃
H77-2300mm 四點懸浮，軸距 4600+1350mm,采用 11.00R20 鋼絲胎、氣囊
座椅、雙層車架、前后多片簧、300L 油箱、空調、中控鎖、電動門窗、遙控鑰
匙、ABS、重汽智能通 D 版
重汽浩瀚勾臂式垃圾車上裝系我公司采用國內外技術傾力打造，車廂可卸式垃圾車相關配置說明：
1.操控：遙控+手動，快捷方便，獨有技術；
2.油缸：我司特殊設計，國內知名工廠生產，全部采用進口密封件，性能穩定，質量可靠； 主油缸獨有內置雙向卸荷閥，行程末端有效降低系統壓力，保護整個液壓系統經久耐用；
3.互鎖保護：各動作關聯互鎖保護，防止誤操作引起液壓或機械故障，消除安全隱患；
4.結構件系高強鋼制造，承載力強，不易變形。
勾臂式垃圾車液壓系統：本車主要液壓元件，均采用國際知名品牌意大利VPS公司生產的多路換向閥，保證了投入作業的液壓部件可靠換向，確保作業油缸停留在任意位置；意大利HC公司出品的平衡閥，能夠確保兩主臂油缸同步運動,壓力恒定，油缸動作平穩；美國PARKER公司出品的高壓管路接頭，承壓高，密封性能好，為高壓管路連接系統的產品。
車型簡介
鉤臂垃圾車又稱為車廂可卸式垃圾車，主要用于市政環衛、物業管理等各種場所收集、運載各種垃圾，垃圾廂與底盤可徹底分離，具有結構合理，操作簡便、穩定、使用效率高、密封性能好、傾倒方便等優點，能實現一臺車與多個垃圾廂聯合作業，循環運輸，充分提高車輛的運輸能力。實現一車配帶多箱循環轉運，高效、節能、節約成本。
車型構造
該車是由汽車底盤、拉臂主油缸、附車架、翻轉架、支撐腿（選裝）、鎖緊架、鎖緊油缸及多路換向閥等組成。翻轉架一端連在附車架上，其另一端設有活動拉臂，中間安裝有鎖緊系統；活動臂油缸一端連在活動臂上，另一端連接在附車架上；鎖緊機構通過鎖緊油缸的動作可以在箱體自卸時將附車架上的箱體與翻轉架及拉臂連為一體，在主油缸伸出時形成自卸角，也可以通過鎖緊油缸的收回把翻轉架與附車架鎖緊為一體，利用主油缸的收回或伸出使活動拉臂將地下的垃圾箱拖拉附車架上或從附車架上放回到地面。
使用優勢
該車可將地下垃圾箱內的垃圾及垃圾箱一同拉車上運走同時可自卸，降低了工人的勞動強度。該垃圾車的收運方式是目前世界上廣泛采用的垃圾收運方式，可以實現一車多箱，大大降低了配備成本和空間等等；其專用裝置的功能均以汽車發動機為動力，通過液壓機構手動或電控來實現。車輛的箱體采用優質炭鋼板全密封焊接結構，具有強度高、重量輕、不產生二次污染等優點。
